З цього матеріалу ви дізнаєтеся:
Наконечники та адаптери (або кронштейни зубців) є незамінними інструментами для ефективного копання та продуктивного перенесення матеріалів.
Необхідно обирати найбільш відповідні зубці та адаптери для кожної конкретної ситуації відповідно до їхніх характеристик, типу застосування та моделі машини.
Зубці та адаптери відрізняються за типом, профілем та системою кріплення при оснащенні ковшів навантажувачів, екскаваторів і міні-навантажувачів. Вимоги до застосування також визначають вибір типу та профілю зубця. У цьому огляді ми надамо необхідну інформацію, щоб оснащувати машину відповідними компонентами.
Ідентифікація відповідних зубців та адаптерів для будівельних машин
Щоб ідентифікувати відповідний адаптер, слід спочатку визначити:
- Яка машина використовуватиметься для встановлення комплекту зубців та адаптерів (наприклад, навантажувач, бульдозер, автогрейдер, екскаватор).
- Чи є ковш, на який будуть встановлені адаптери, оригінальним чи він із вторинного ринку.
- Товщина лемеша ковша.
Якщо потрібно вибрати одночасно зубці та адаптери, важливо врахувати наведені нижче аспекти.

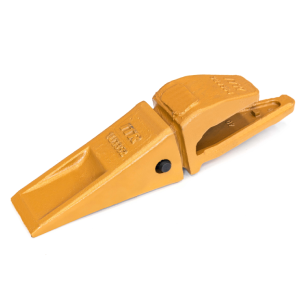

Спосіб кріплення зубця до відповідного адаптера
Існує чотири основні системи кріплення:
Горизонтально з боку

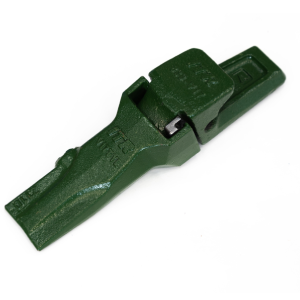

Вертикально з боку
Вертикально по центру

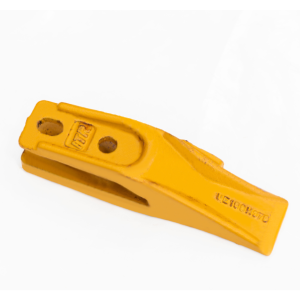

Прикручується безпосередньо до лемеша ковша
ПАМ’ЯТАЙТЕ
Для забезпечення максимальної продуктивності та довговічності обладнання завжди підбирайте зубці та адаптери відповідно до типу машини, профілю зубця та системи кріплення.
Які елементи використовуються в системі кріплення
Одинарний сталевий елемент, прикріплений за допомогою кронштейна

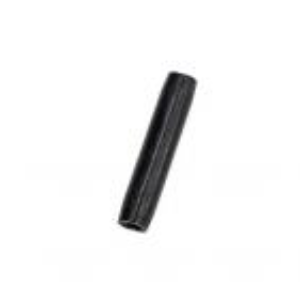

Гнучкий сталевий штифт (одинарний елемент із прокатної сталі)

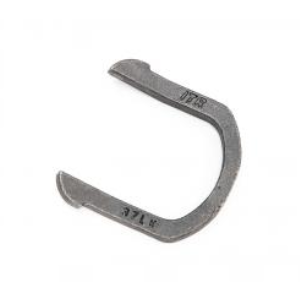

Одинарний сталевий елемент у формі літери U

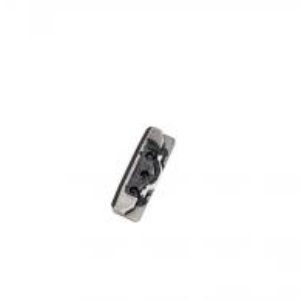

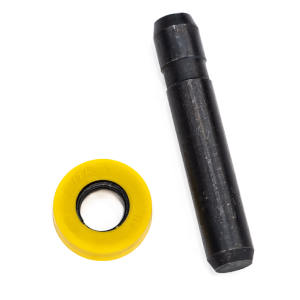

Одинарний сталевий елемент з гумовим кріпленням

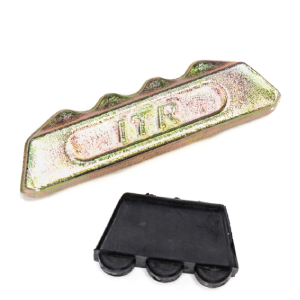

Одинарний елемент зі сталевих і гумових частин
УВАГА
Неправильний вибір профілю зубця може призвести до його передчасного зносу або поломки, що значно знижує ефективність роботи машин.
Профілі зубців залежно від застосування
- Прямокутний поперечний переріз
- Овальний поперечний переріз
- Трикутний поперечний переріз
- Спіральна опуклість
Після ідентифікації моделі зубця слід визначити його профіль та розмір.
Розмір зубця
Розмір означає виміри, які зубець повинен мати для правильного з’єднання з адаптером. Він визначається насамперед на основі внутрішніх розмірів гнізда зубця. Розмір також приблизно показує категорію тоннажу машини, на якій буде встановлений комплект адаптер-зубець. Чим більший розмір, тим більша сила відриву, якій може бути піддана система адаптер-зубець.
Профіль зубця
Визначення профілю зубця є обов’язковим, оскільки для кожного застосування існують певні профілі. Невідповідний профіль може призвести до передчасного зносу зубця, поломки через кілька годин експлуатації або відомого ефекту «катання» замість збереження гостроти.
Застосування та модель машини: все, що потрібно знати про вибір відповідних зубців
Зубці можна класифікувати за застосуванням, що означає тип ґрунту або матеріалу, на якому вони будуть використовуватися, та тип машини, на якій їх встановлять. Отже, їх можна поділити на:
- Зубці для легших або важчих застосувань
- Зубці для екскаваторів
- Зубці для навантажувачів
Профілі зубців залежно від застосування
При визначенні застосування слід враховувати такі характеристики виробу, щоб зрозуміти, чи підходить він для певного ґрунту:
- Твердість і стійкість до зносу
- Стійкість до ударів і довговічність
- Здатність проникнення та стійкість до затуплення.

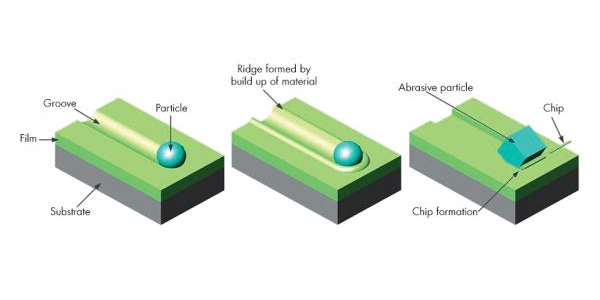

Загалом, чим вищий клас ґрунту, тим більша стійкість виробу до зносу. Клас ґрунту підвищується як за розміром часток, так і за щільністю. Перший випадок вимагає більшої стійкості до ударів, тоді як другий — кращої здатності проникнення.
Крім того, чим більша щільність матеріалу та питома вага, наприклад у випадку каменю або водонасиченого ґрунту, тим важливішою стає місткість ковша. Її слід обмежувати, щоб уникнути перевантаження машини та створення небезпечних ситуацій для операторів.
Профілі зубців залежно від моделі машини: екскаватори та навантажувачі
Залежно від моделі машини профіль зубця повинен забезпечувати певні властивості для досягнення високої продуктивності та ефективності. Наведені нижче типи зубців найкраще підходять для екскаваторів та навантажувачів.
1. Профілі для екскаваторів
Профіль 'Тигр’
Цей профіль забезпечує безпрецедентну проникність у замерзлий ґрунт, камінь та дуже скріплений матеріал. Він залишається гострим, але знос матеріалу обмежений, тому термін служби відносно короткий.

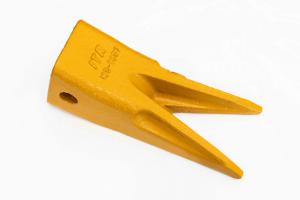

Профіль 'Twin Tiger’
Профіль пропонує вищу проникність і довговічність порівняно з однопунктовим профілем (Tiger). Застосовується переважно в кам’янистому ґрунті.
Проникний профіль
Відзначається відмінною проникністю та залишається гострим протягом усього терміну експлуатації. Середня витрата матеріалу. Рекомендується для глинистих ґрунтів або ґрунтів із включеннями та середньо ущільненого матеріалу.
Стандартний профіль (довгий)
Загалом хороший вибір для більшості базових застосувань та для відносно пухких ґрунтів. Середня витрата матеріалу.
Симетричний профіль
Хороша проникність у більшості ґрунтових умов, включаючи середньо ущільнені. Вертикальні ребра з обох боків забезпечують збереження гостроти зубця протягом усього періоду експлуатації. Середня витрата матеріалу.

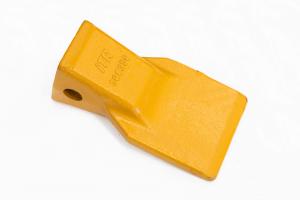

Профіль долота для скель
Найкращий вибір для скель або твердого підґрунтя. Залишається гострим протягом усього терміну експлуатації. Велика витрата матеріалу.
Профіль 'Flare’
Розроблений для роботи в багні та м’яких ґрунтах. Забезпечує меншу проникність, але краще утримує матеріал. Велика витрата матеріалу.
Довгий профіль для великих навантажень
Дуже схожий на стандартний зубець (LONG), але з підвищеним вмістом зносостійкого матеріалу та довшим терміном служби.
2. Профілі для навантажувачів
Зносостійкий профіль для обробки каменю
Хороша проникність. Збільшена кількість матеріалу в нижній частині зубця забезпечує більший ресурс при експлуатації. Центральне ребро гарантує правильний профіль зносу (без «катання»). Ідеально підходить для щільних та високо зносостійких ґрунтів.
Зносостійкий профіль для великих навантажень
Менша проникність і підвищений вміст матеріалу в основі та боках зубця забезпечують більший ресурс при експлуатації. Рекомендується для дуже зносостійких умов.
Довгий профіль для великих навантажень
Дуже схожий на стандартний зубець (LONG), але з підвищеним вмістом матеріалу для значного збільшення терміну служби.

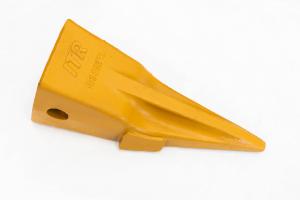

Патентований профіль Unik ITR для всіх моделей машин
Лінія UNIK ITR розроблена для застосувань, де важливі висока проникність ґрунту, стійкість до ударів та продовжений термін служби зубців. Наш патентований профіль UNIK ITR підходить як для екскаваторів, так і для навантажувачів. Використання цього єдиного профілю дозволяє одночасно знизити витрати та підвищити ефективність. Основні характеристики включають:
- Висока продуктивність завдяки інноваційному самозагострювальному профілю
- Підсилена конструкція бічного штифта
- Збільшений вміст матеріалу в області введення штифта
- Висока стійкість до ударів
- Скрите надійне маркування сталі ITR
- Продовжений термін служби
Порівняння зубця STD та Unik ITR за трьома критеріями:
- Інноваційна підсилена конструкція гнізда зубця
- Підсилена конструкція бічного штифта
- Покращена стійкість до ударів
Типи профілів зубців та їх характеристики
| Тип профілю зубця | Характеристика |
|---|---|
| Профіль «Тигр» | Безпрецедентна проникність у замерзлий ґрунт, камінь та скріплений матеріал; короткий термін служби |
| Профіль «Twin Tiger» | Вища проникність та довговічність порівняно з профілем «Тигр»; ідеальний для кам’янистого ґрунту |
| Проникний профіль | Відмінна проникність; залишається гострим протягом усього терміну експлуатації; середня витрата матеріалу |
| Стандартний профіль (довгий) | Підходить для більшості базових застосувань; середня витрата матеріалу |
| Симетричний профіль | Хороша проникність у різних умовах; середня витрата матеріалу |
| Профіль долота для скель | Найкращий вибір для скель або твердого підґрунтя; залишається гострим протягом усього терміну експлуатації |
| Профіль «Flare» | Розроблений для багна та м’яких ґрунтів; менша проникність, велика витрата матеріалу |
| Довгий профіль для великих навантажень | Схожий на стандартний профіль, але з підвищеним вмістом зносостійкого матеріалу і довшим терміном служби |
