З цього артикулу Ви дізнаєтеся:
Головка циліндрів є складною, але важливою частиною кожного двигуна внутрішнього згоряння, яка визначає характеристики роботи транспортного засобу. Через цю критичну роль етап проєктування головки циліндрів надзвичайно важливий.
Спираючись на свій механічний досвід, USCO ITR створює та постачає повні головки циліндрів, стійкі до напружень, повністю сумісні з виробами OEM.
Головка циліндрів є специфічною, нерухомою частиною всіх типів двигунів внутрішнього згоряння. Розташована у верхній частині двигуна, вона приєднана до блоку циліндрів за допомогою критичних або фіксувальних болтів, які забезпечують точне налаштування та герметизацію. Це найбільш навантажена деталь двигуна.
Її головна роль полягає в закритті верхньої частини циліндрів, а її компоненти піддаються високим температурам та тискам. Технічні несправності головки циліндрів негативно впливають на роботу всього двигуна.
ПАМ’ЯТАЙТЕ
Головка циліндрів є ключовим елементом двигуна внутрішнього згоряння, який не лише закриває камеру згоряння, але й відповідає за теплову ізоляцію та оптимізацію процесу згоряння, що безпосередньо впливає на продуктивність та ефективність роботи транспортного засобу.

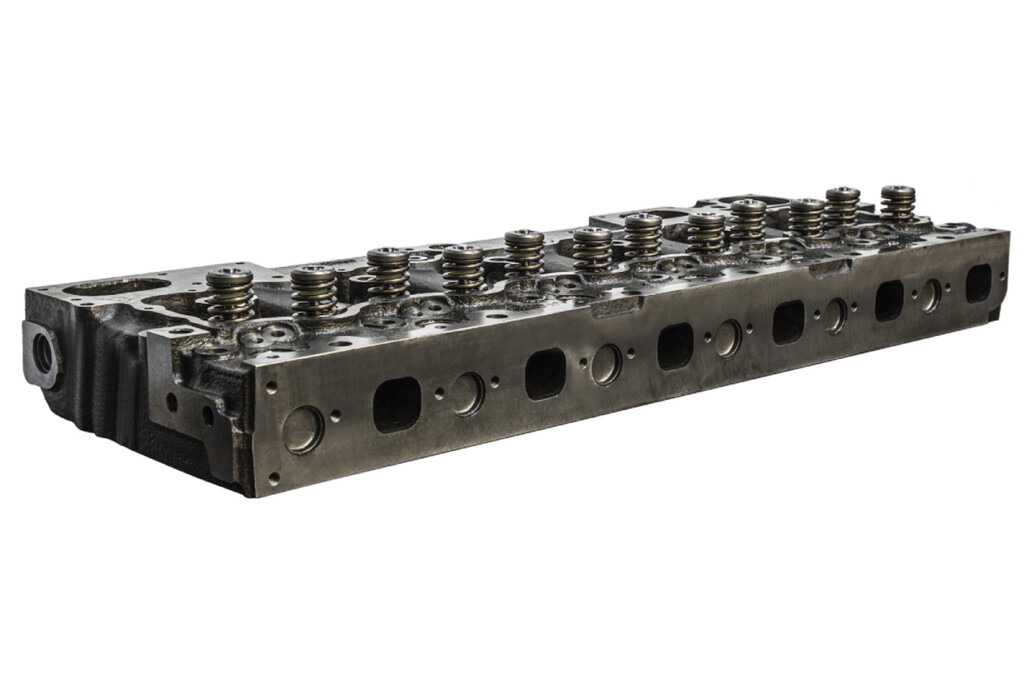

Як виглядає головка циліндрів
Головка циліндрів утворює верхнє перекриття камери згоряння над кожним із поршнів, разом із гніздами свічок запалювання та кронштейнами форсунок. Впускні та випускні канали також сходяться в головці циліндрів разом з відповідними клапанами, направляючими та зворотними пружинами.
У багатьох випадках верхня частина слугує опорою для одного або двох розподільних валів, штовхачів або важелів клапанів. Головка циліндрів також містить канали, необхідні для циркуляції охолоджувальної рідини.
Окрім перекриття циліндрів, ще однією функцією головки циліндрів є теплова ізоляція: тоді як внутрішня частина двигуна дуже нагрівається (до 300 °C), зовнішня сторона повинна залишатися відносно холодною. Головка циліндрів поглинає близько 70 % тепла, що виділяється двигуном, і має бути стійкою до високих рівнів теплового та механічного напруження. З цієї причини, та залежно від застосування, головка циліндрів зазвичай виготовляється з чавунного або алюмінієвого сплаву як легшого варіанту з більшою теплопровідністю.
Оскільки це настільки складний елемент двигуна, який відіграє ключову роль, його проєктування потребує значної кількості часу та надзвичайної точності виконання різних елементів у поєднанні з великим досвідом у механічному секторі.
Конструкція головок циліндрів ITR
USCO ITR може похвалитися тривалим і ґрунтовним досвідом у проєктуванні та виготовленні механічних компонентів, включаючи повні головки циліндрів. Хоч це і постійний елемент двигуна, кожна головка циліндрів виконується «під замовлення» з урахуванням необхідних властивостей, розмірів і маси.
Під час проєктування головки циліндрів форма камери згоряння, а також розташування й форма впускних та випускних каналів частково визначають продуктивність двигуна та рівні викидів. Необхідно враховувати механічне та теплове навантаження на головку циліндрів, правильно підбираючи розміри та ефективні охолоджувальні канали.
Форма головки циліндрів визначає ступінь стиску та дозволяє оптимізувати процес згоряння у камерах згоряння, щоб він був швидшим і більш повним. Це покращує ефективність і продуктивність двигуна, підвищуючи використання енергії палива.

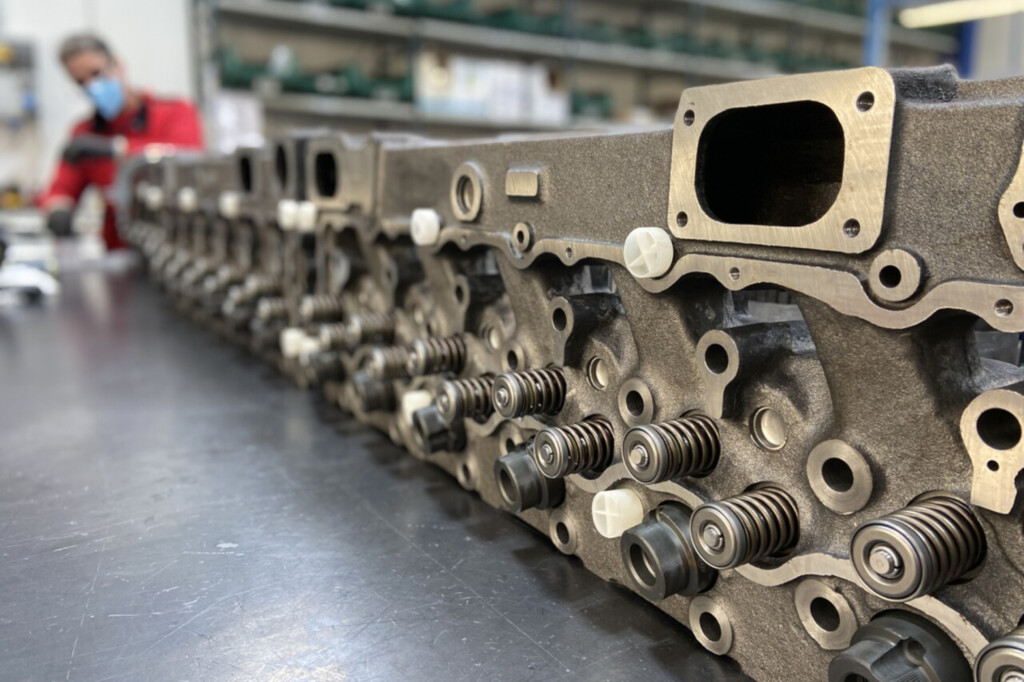

Розміри повних головок циліндрів ITR завжди відповідають розмірам продукції OEM. Повні компоненти, що постачаються нашою компанією, постачаються попередньо зібраними та готовими до використання з усіма клапанами, пружинами та необхідними аксесуарами.
Такий вид монтажу потребує перевірки гнізд клапанів за допомогою вакуометра, щоб забезпечити вакуумний тиск нижче необхідних міллібарів. USCO ITR також ретельно очищує всі компоненти перед складанням для забезпечення високої якості поставок.
УВАГА
Технічні несправності головки циліндрів можуть значно знизити продуктивність двигуна, тому її точне виготовлення та монтаж є ключовими для забезпечення надійності та високих характеристик транспортного засобу.
Ключові елементи головки циліндрів та їх властивості
| Елемент головки циліндрів | Функція | Матеріал | Властивості |
|---|---|---|---|
| Верхнє перекриття камери згоряння | Закриття верхньої частини циліндрів | Чавунний сплав / Алюміній | Стійкість до високих температур і тисків |
| Гнізда свічок запалювання | Місце для свічок запалювання | Чавунний сплав / Алюміній | Точне прилягання |
| Кронштейни форсунок | Місце для форсунок | Чавунний сплав / Алюміній | Стійке кріплення |
| Впускні та випускні канали | Потік паливно-повітряної суміші та відпрацьованих газів | Чавунний сплав / Алюміній | Стійкість до високих температур і тисків |
| Розподільні вали | Керування клапанами | Чавунний сплав / Алюміній | Точна часові́сть |
| Охолоджувальні канали | Циркуляція охолоджувальної рідини | Чавунний сплав / Алюміній | Ефективне відведення тепла |
| Клапани та пружини | Контроль потоку палива та відпрацьованих газів | Чавунний сплав / Алюміній | Міцність та надійність |
