Як перевірити натяг гусеничного ланцюга в екскаваторі та бульдозері — правильне регулювання
Правильне обслуговування гумових гусениць на машинах з гусеничним шасі часто нехтується. Гусениці несуть вагу машини, але занадто часто ми лише дивимося на них та рухаємося далі. Процедури перевірки натягу гусеничного ланцюга слід проводити кожні 50 mth роботи машини.

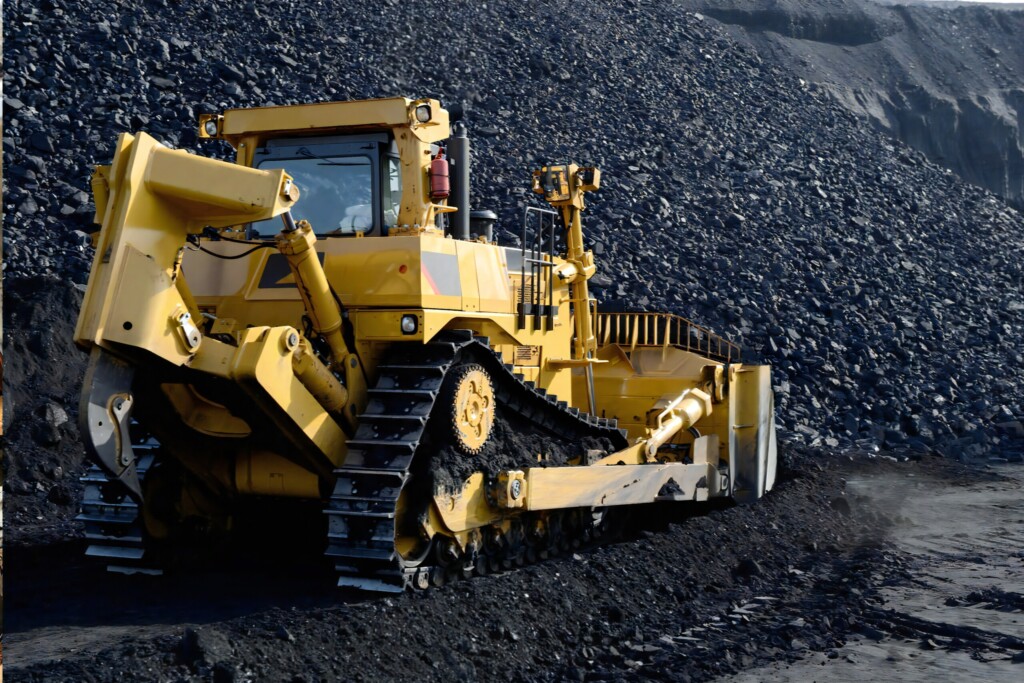

Гусеничні бульдозери
Натяг ланцюга або його прогин – правильний прогин «A» становить близько 50 мм (+–5 мм). Повільно рухайте машину вперед та дайте їй самостійно зупинитися. Центруйте шплінт гусениці над верхнім роликом. Спирайтеся прямим елементом (наприклад, рівнем) на гусеницю. Вимірюйте провисання в найнижчій точці.
Найважливішим контрольованим фактором у зносі шасі є правильний натяг ланцюга. Правильний прогин «A» для всіх звичайних гусениць становить близько 50 мм (+–5 мм). Наприклад, гусениця на машині потужністю 80 к. с. при прогині 12 мм матиме натяг 2540 кг під час вимірювання в натяжному механізмі. Та сама машина при рекомендованому прогині 50 мм матиме натяг 362 кг. Натягнута гусениця збільшує тиск, що призводить до більшого зносу втулок гусениці при контакті з зубами ведучого колеса та в контакті ланцюг – натяжне колесо – ролики. Підвищений знос також відбувається при контакті в двох точках: ланцюг – натяжне колесо та ланцюг – ролик. Більше навантаження означає більший знос всієї системи шасі. Натягнута гусениця вимагає також більшої потужності та підвищеної витрати пального.
ПАМ’ЯТАЙТЕ
Правильний натяг гусеничного ланцюга в екскаваторах та бульдозерах становить близько 50 мм (+–5 мм), що є ключовим для мінімізації зносу шасі та оптимальної роботи машини.
Гусеничні екскаватори
Обертайте надбудову на 90 градусів та опустіть ковш, щоб підняти гусеницю над землею, як показано на зображенні.
Збережіть кут 90 градусів між вильотом і рукояттю та встановіть круглу сторону ковша на землю. Розташуйте підпори під рамою для підтримки машини. Обертайте підняту гусеницю двома повними обертами назад, а потім двома повними обертами вперед. Виміряйте відстань «A» посередині рами гусениці – від нижньої частини рами до задньої поверхні плити гусениці.
Прикладні значення «A» для екскаваторів Hitachi ZX120: 250 – 280 мм; ZX450: 390 – 440 мм; ZX650: 450 – 550 мм. Перевірте прогин гусениці після ретельного очищення від забруднень. Знайдіть значення «A» для вашої машини в інструкції виробника.
УВАГА
Натягнута гусениця збільшує тиск, що призводить до підвищеного зносу втулок, ведучих коліс та роликів, а також до зростання витрати пального.
Заходи безпеки при регулюванні прогину гусениць
- Якщо прогин гусениці не відповідає діапазону специфікацій, послабте або затягніть гусеницю відповідно до процедур, викладених в інструкції з експлуатації вашої машини.
- Під час регулювання прогину гусениць опустіть ковш на землю, щоб підняти одну гусеницю. Повторіть цю процедуру для підняття другого ланцюга. Кожного разу встановлюйте підпори під рамою, щоб підтримувати машину.
- Після регулювання прогину обох гусениць пересуньте машину кілька разів вперед і назад.
- Знову перевірте прогин ланцюга. Якщо він не знаходиться в межах специфікацій, повторюйте регулювання до досягнення правильного прогину.
Правильний прогин і натяг гусениць для різних машин
| Машина | Правильний прогин (мм) | Натяг при різних прогинах (кг) | Прикладні значення A (мм) |
|---|---|---|---|
| Гусеничний бульдозер | 50 мм (+–5 мм) | 362 кг (при 50 мм) | – |
| Екскаватор Hitachi ZX120 | 250 – 280 мм | – | 250 – 280 мм |
| Екскаватор Hitachi ZX450 | 390 – 440 мм | – | 390 – 440 мм |
| Екскаватор Hitachi ZX650 | 450 – 550 мм | – | 450 – 550 мм |
