Як продовжити термін служби двигуна: Значення втулок для трансмісії
Коректна робота двигуна є одним із ключових факторів забезпечення ефективності землерийних машин, таких як екскаватори, мініекскаватори, бульдозери, фронтальні навантажувачі та самоскиди, які зазвичай працюють в умовах інтенсивного навантаження. Вибір і ретельне обслуговування компонентів двигуна можуть продовжити термін служби техніки, знизити витрати на обслуговування та підвищити продуктивність за рахунок скорочення часу простою. У цій статті ми розглянемо, як і чому циліндрові втулки відіграють суттєву роль у ефективній експлуатації двигуна.
Типи циліндрових втулок та їх переваги

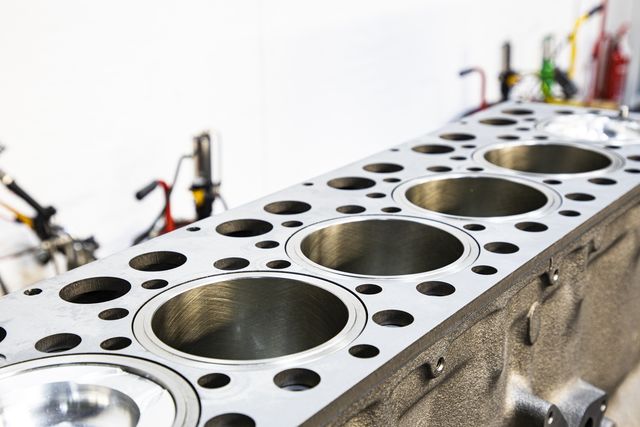

Втулки – це циліндричні елементи, здатні утримувати тонкий шар оливи на внутрішній поверхні. Після установки в блок двигуна вони захищають його від зносу та проковзування поршнів. Блоки двигунів промислового обладнання, на відміну від менш вимогливих застосувань, зазвичай оснащені циліндровими втулками, щоб виключити прямий контакт поршнів зі стінками блока.
Існує два основні типи втулок. Перший тип не контактує безпосередньо зі стінкою циліндра блока двигуна, а зовнішня поверхня втулки охолоджується потоком рідини. Через це їх називають «мокрими». Другий тип відомий як «сухі» вставки або втулки – це тонкі втулки, встановлені всередині блока двигуна, із зовнішньою стінкою в безпосередньому контакті зі стінкою циліндра. Виробники двигунів застосовують знімні циліндрові втулки через низку переваг, серед яких:
- Більша міцність – виготовлення вставок окремо від блока двигуна дозволяє застосовувати спеціальні матеріали з кращими характеристиками, ніж ті, що використовуються для самого блока. Втулки зазвичай виготовляють із спеціальних чавунних сплавів з природними мастильними властивостями, такими як графіт, та додають хром, ванадій і молібден для підвищеної стійкості до корозії та зносу при високих температурах. Легше обслуговування – зношені втулки можна замінити швидше, ніж весь блок циліндрів.
- Вища теплопровідність – за робочих температур втулки нагріваються більше, ніж циліндри, і повинні мати змогу розширюватися як у діаметрі, так і в довжині. Якби вони відливалися разом з циліндрами, термічне навантаження могло б пошкодити матеріал.
- Менший ризик дефектів – чим складніше лиття, тим складніше отримати ідеально рівні поверхні з низькими залишковими напруженнями.
Властивості циліндрових втулок двигуна, необхідні для досягнення високих результатів роботи
Втулки зазнають кількох видів навантажень:
- механічні, спричинені тиском згоряння;
- термічні, спричинені високими температурами процесу згоряння;
- знос, з трьох основних причин:
- абразивність, що залежить від ефективності повітряного та масляного фільтрів,
- корозія, спричинена продуктами згоряння,
- тертя, спричинене недостатнім змащенням.
ПАМ’ЯТАЙТЕ
Обираючи та правильно використовуючи циліндрові втулки ITR, можна значно продовжити термін служби й покращити продуктивність двигунів Diesel у землерийних машинах.
З цих причин процес виробництва цих компонентів надзвичайно важливий, а їхня конструкція має відповідати точним специфікаціям для захисту двигуна та продовження його строку служби. Вони включають:
- високу стійкість та антикорозійні властивості,
- низьке тертя,
- високу точність.
Основною характеристикою втулок, яка зменшує тертя та продовжує термін служби двигуна, є перехресний візерунок канавок на внутрішній стінці. Ця канавчаста поверхня утримує достатню кількість оливи на внутрішній стінці втулки, що забезпечує належне змащення в місці контакту поршневих кілець з втулкою. Правильний кут перетину канавок зазвичай становить близько 45°, оскільки це сприяє рівномірному змащенню та, відповідно, збільшує довговічність поверхні. Проте у деяких випадках для певних матеріалів та умов експлуатації використовують інші кути. Нарешті, іншими факторами, що допомагають підвищити зносостійкість та зменшити зношення поверхні втулки, є прокатка фланця та антикорозійне покриття зовнішньої поверхні.

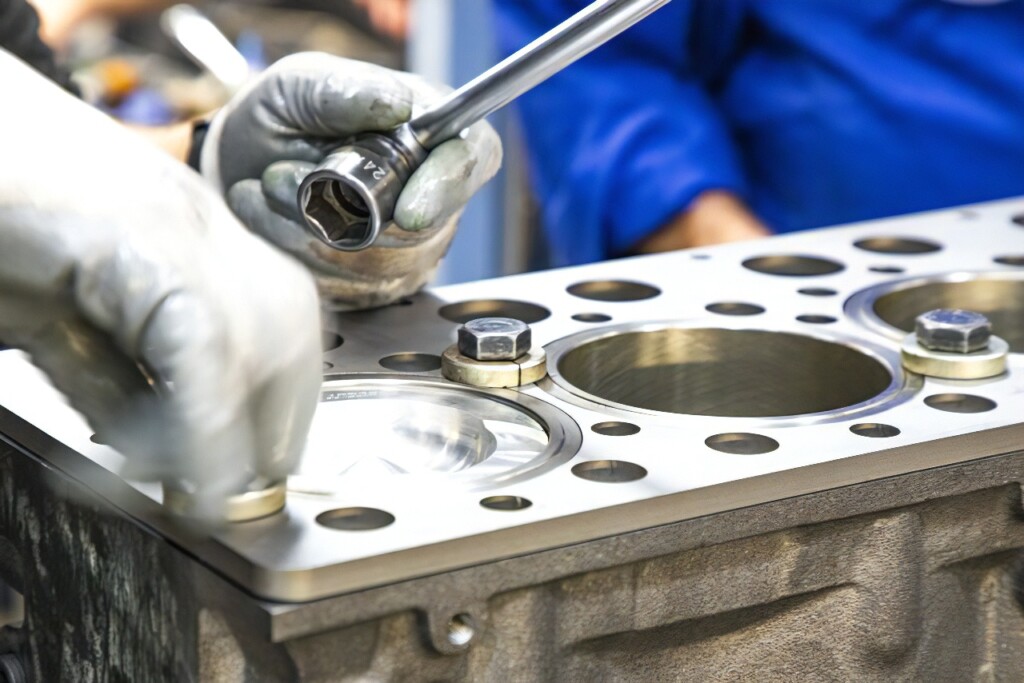

Правильний монтаж втулок всередині циліндрів двигуна
Нижче наведено основні кроки правильного монтажу втулок всередині циліндрів, разом із запобіжними заходами та техніками, щоб уникнути несправностей та передчасного зносу.

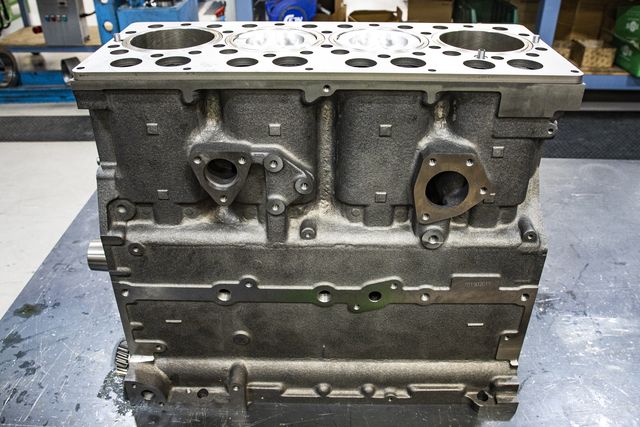

Ретельно очистіть блок циліндрів, оскільки забруднення можуть призвести до тріщин фланця.
Переконайтеся у відсутності задирок або виступів матеріалу та усуньте їх, щоб уникнути проблем із ущільнювачами.

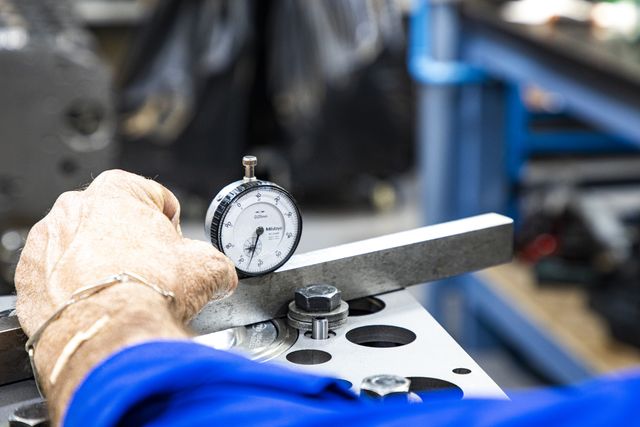

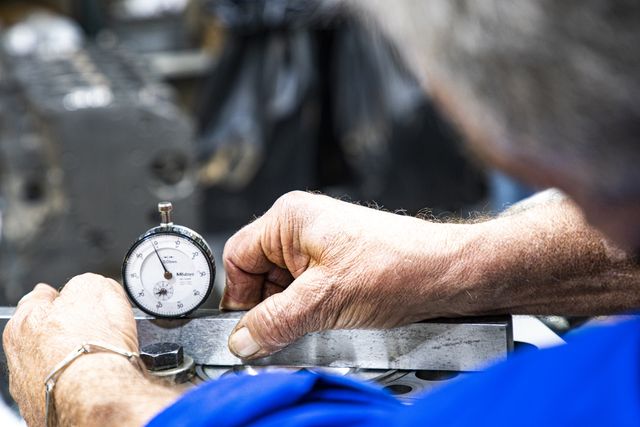

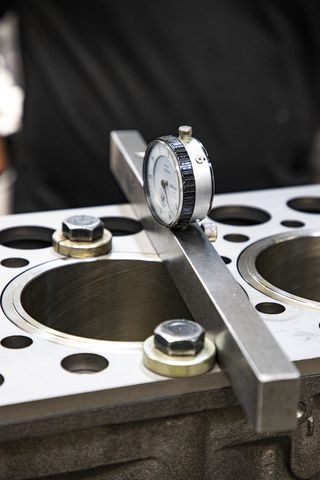

Вставте втулки у блок циліндрів без ущільнювачів чи інших ущільнюючих елементів і перевірте, чи фланець виступає правильно, повертаючи втулку за потреби до знаходження правильного положення.
Коли положення втулки правильне, зробіть позначки вирівнювання на втулці та блоці циліндрів, щоб можна було встановити її назад у те ж саме положення після вилучення.
УВАГА
Неправильний монтаж циліндрових втулок може призвести до серйозних пошкоджень двигуна та збільшення витрат на обслуговування.
Встановлюйте ущільнювачі, уникючи перекручування, яке могло б викликати деформацію втулки, підвищене тертя або зменшення зазору між поршнем і втулкою. Багато монтажників рекомендують змащувати ущільнювачі перед установкою для спрощення процесу. Проте правильною методикою є монтаж ущільнювачів «на суху», а потім провести круглим стрижнем по всьому периметру ущільнювача, щоб забезпечити його рівномірне прилягання. Лише після цього потрібно змастити окремі елементи.
Занурте ущільнювач у чисту оливу SAE 30. Надягніть його на втулку, яку потрібно вставити в блок циліндрів безпосередньо перед її розширенням.

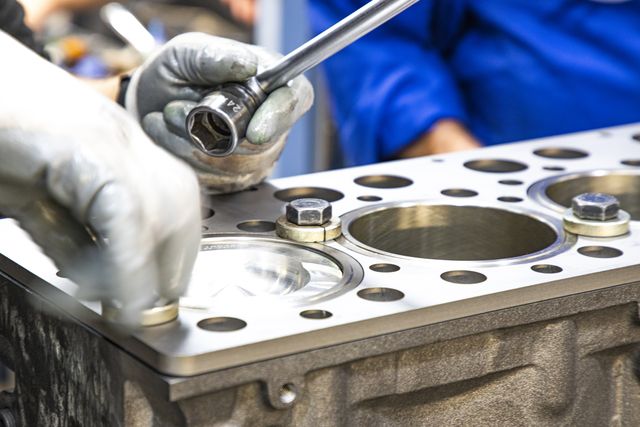

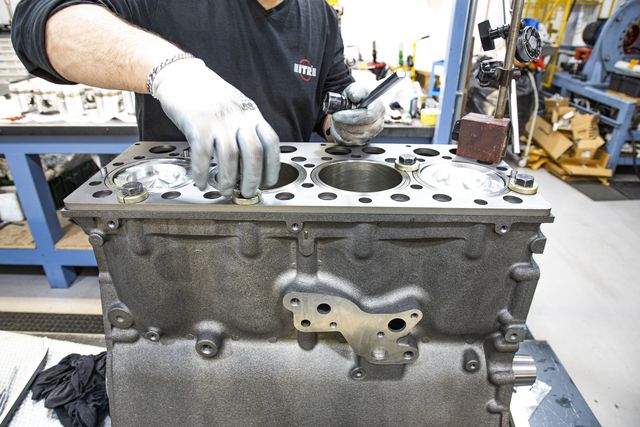

Перевірте, чи вирівняно опорну відмітку на попередньо підготовленій втулці з відміткою на блоці. Використайте спеціальний інструмент, щоб втулку вставити на місце.
Повторіть ті самі дії для всіх втулок.

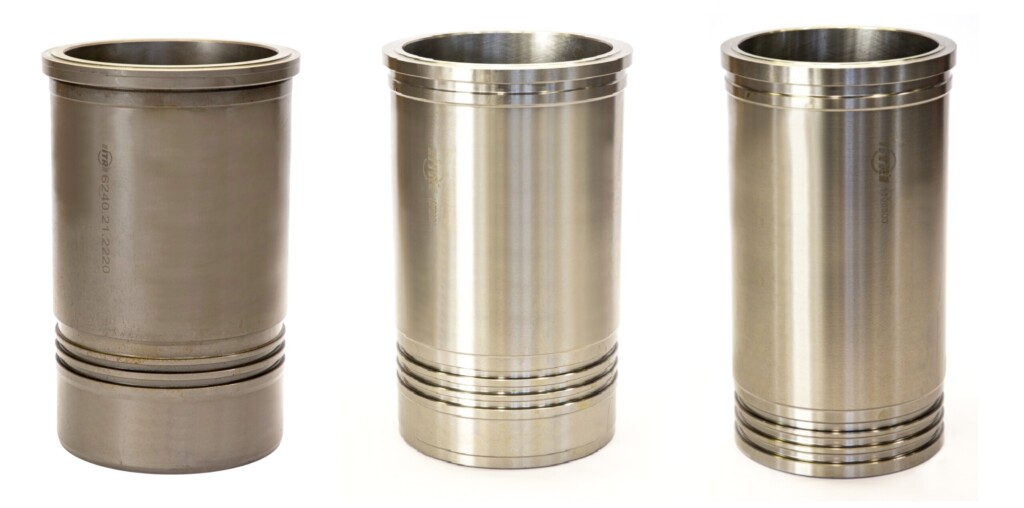

Циліндрові втулки ITR USCO
Вибір і правильне використання навіть одного невеликого компонента можуть мати вирішальне значення для продуктивності та терміну служби землерийних машин. Саме тому важливо знайти надійного й компетентного партнера. Glimat пропонує широкий асортимент втулок із отворами від 94 мм до 170 мм для Caterpillar, Komatsu, Volvo, Hitachi і JCB. Зв’яжіться з нашим персоналом, щоб отримати більше інформації про найбільш підходящий тип і матеріали для ваших застосувань.
Типи циліндрових втулок та їх переваги
| Тип втулки | Опис | Переваги |
|---|---|---|
| Мокрі циліндрові втулки | Втулки, які контактують з охолоджувальною рідиною, встановлені безпосередньо в блоці двигуна. | –– Кращий теплообмін<br>– Висока стійкість до корозії та зношування<br>– Висока теплопровідність |
| Сухі циліндрові втулки | Тонкі втулки, встановлені всередині блоку двигуна, без прямого контакту з охолоджувальною рідиною. | – Стійкість до високих температур<br>– Можливість легкої заміни<br>– Нижче ризик дефектів лиття |
