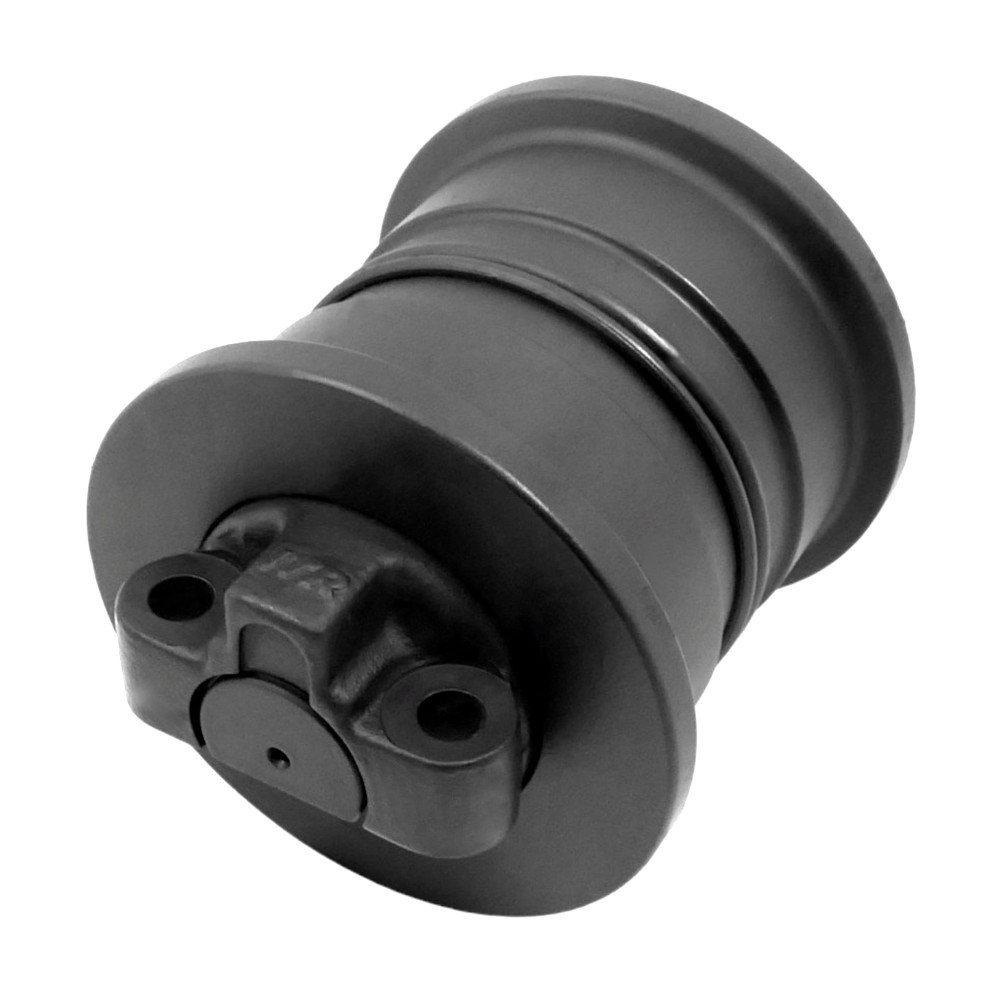

Ролик опорний ABG TITAN 326 однокромковий

Однокромковий опорний ролик (англ. single flange track roller) є важливим елементом системи гусеничного шасі, широко застосовуваним у будівельній техніці, такій як гусеничні екскаватори, бульдозери та інші важкі машини, що працюють у складних ґрунтових умовах. Цей ролик відіграє ключову роль у забезпеченні плавності руху машини та рівномірного розподілу її маси на гусениці, що сприяє зменшенню зносу компонентів та зниженню впливу на підґрунтя.

ОДНОКРОМКОВИЙ ОПОРНИЙ РОЛИК - РОЗМІРИ

Внутрішня ширина між фланцями ролика 125 мм

ОПОРНИЙ РОЛИК CATERPILLAR - ФУНКЦІЯ ТА КОНСТРУКЦІЯ

Однокромковий опорний ролик, на відміну від двокромкового варіанту, має лише один фланець, який відповідає за напрямок гусениці по заданому тракту. Фланець, розташований з одного боку ролика, взаємодіє з внутрішньою стороною ланок гусениці, утримуючи її на потрібній доріжці. Відсутність другого фланця робить цей ролик зазвичай придатним для машин з меншим навантаженням або умов роботи з меншими боковими силами.

Ключові елементи конструкції однокромкового ролика:

• Корпус ролика – Виготовлений зі сталі високої зносостійкості. Призначений для перенесення маси машини та робочих сил.
• Фланець (випуск) – Один фланець, розташований з одного боку ролика, який утримує гусеницю на правильному напрямку. Захищає гусениці від сходження з ролика.
• Підшипникове вузло – Усередині ролика розміщені підшипники, що забезпечують плавне обертання ролика під навантаженням. Підшипники мають мастило і часто запечатані, що мінімізує потребу в обслуговуванні.
• Ущільнення – Ролики оснащені спеціальними ущільнювачами, які перешкоджають потраплянню бруду, води та забруднень, що подовжує термін служби компонента.

• Однокромкові ролики застосовуються переважно в середніх та менших за габаритами гусеничних машинах, які не піддаються високим боковим навантаженням, як-от бульдозери, що працюють на крутосхилах. Приклади таких застосувань включають:
• Гусеничні екскаватори – Особливо ті, що працюють у середніх ґрунтових умовах, де важливішим є напрямок руху гусениці, аніж протидія боковим силам.
• Мініекскаватори та менші бульдозери – У менших машинах вага, розподілена на шасі, не є надмірною, тому однокромкові ролики є достатньо міцними.
• Машини для транспортування щебеню або інші гусеничні пристрої – Ці машини часто експлуатуються у умовах, що потребують легкої конструкції шасі та менших бокових навантажень.

ОДНОКРОМКОВИЙ ОПОРНИЙ РОЛИК - UF125E2E

Мантия ролика виготовлена з глибоко загартованої сталі й спроектована так, щоб бути стійкою до вібрацій. Загартування 50 – 58 HRC. Вали та підшипники розроблені для зменшення тертя та зносу, а також забезпечення максимальної міцності. Змащуються на весь період експлуатації, що мінімізує потребу в обслуговуванні.

Сучасні однокромкові опорні ролики дедалі частіше використовують передові матеріали, такі як сплави з високою міцністю та сучасні захисні покриття. Серед інновацій можна відзначити:

• Поверхневе загартування – Цей процес підвищує міцність і стійкість до зносу, що особливо важливо в умовах інтенсивної експлуатації.
• Багатошарові ущільнення – Сучасні системи ущільнень ефективніше захищають підшипники від забруднень та вологи, що подовжує термін служби компонентів.

Однокромкові опорні ролики є ключовим елементом багатьох гусеничних машин, особливо тих, що працюють у помірних ґрунтових умовах. Завдяки простішій конструкції та нижчим експлуатаційним витратам їх часто обирають для машин, схильних до менших бокових навантажень. Проте вибір відповідних роликів для машини повинен враховувати специфічні умови роботи, рівень навантаження та тип місцевості, щоб гарантувати максимальну продуктивність і довговічність шасі.
