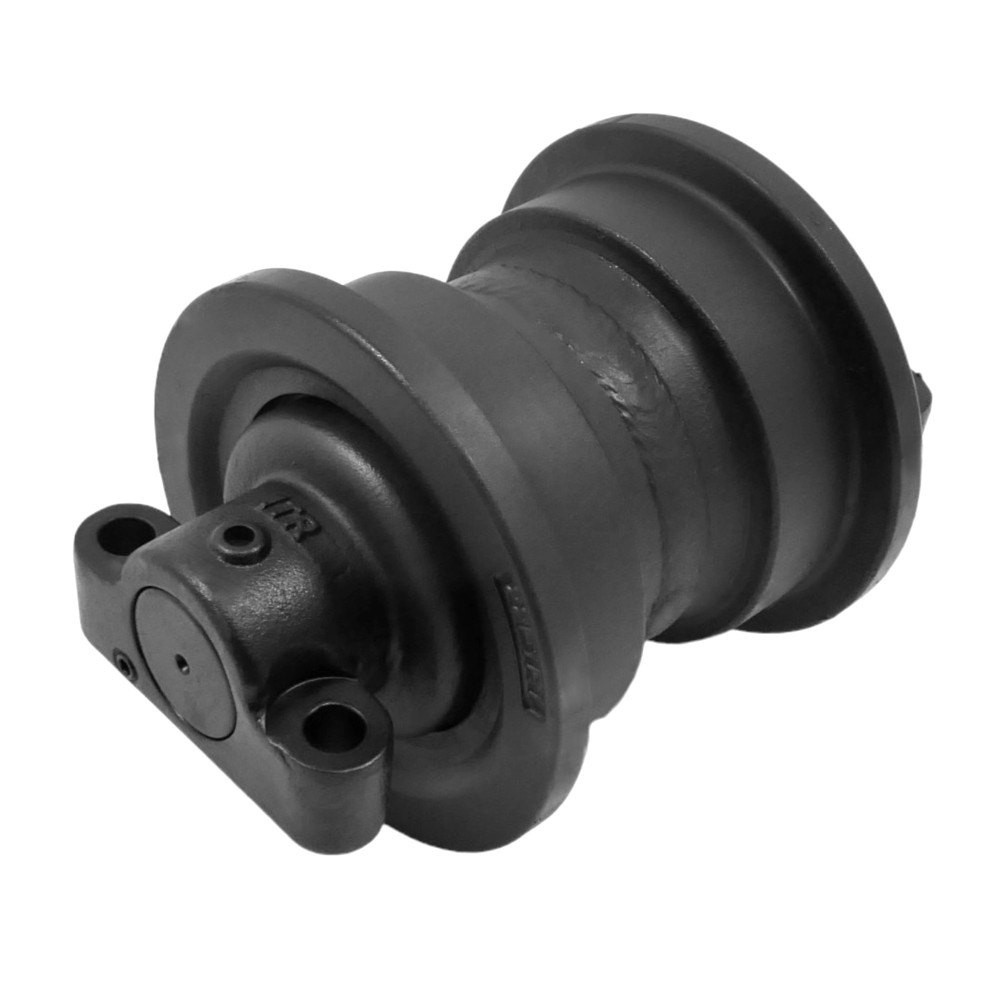

Ролик опорний FAI 800 однобортний

Ролик опорний однобортовий (англ. single flange track roller) є важливим елементом системи гусеничного шасі, широко використовуваним у будівельних машинах, таких як гусеничні екскаватори, бульдозери та інші важкі машини, що працюють у складних ґрунтових умовах. Цей ролик відіграє ключову роль у забезпеченні плавності руху машини та рівномірного розподілу її ваги на гусениці, що сприяє зменшенню зносу компонентів та обмеженню впливу на основу.

РОЛИК ОПОРНИЙ ОДНОБОРТОВИЙ - РОЗМІРИ

Внутрішня ширина між вінцями ролика 134 мм

РОЛИК ОПОРНИЙ CATERPILLAR - ФУНКЦІЯ ТА КОНСТРУКЦІЯ

Ролик опорний однобортовий, на відміну від двобортової версії, має лише одну фланець, яка призначена для спрямування гусениці у заданій траєкторії. Фланець, розміщений з одного боку ролика, взаємодіє з внутрішньою стороною ланок гусениці, утримуючи її на правильному шляху. Відсутність другої фланця робить ролик опорний зазвичай застосовуваним у машинах з меншою навантаженістю або в умовах, де виникають менші бокові сили.

Ключові елементи конструкції однобортового ролика:

• Корпус ролика – виготовлений зі сталі з високою стійкістю до зношування. Виконує функцію передачі ваги машини та робочих сил.
• Фланець (виступ) – один фланець, розміщений з одного боку ролика, який утримує гусеницю на правильній траєкторії. Захищає гусениці від зісковзування з ролика.
• Підшипникове вузлення – внутрішня частина ролика містить підшипники, що забезпечують плавне обертання ролика під навантаженням. Підшипники мастяться й часто мають ущільнення, що мінімізує потребу в обслуговуванні.
• Ущільнення – ролики оснащені спеціальними ущільнювачами, що запобігають потраплянню бруду, води та забруднень, подовжуючи термін служби компонента.

• Однобортові ролики переважно застосовуються в гусеничних машинах середніх та менших розмірів, які не піддаються таким великим боковим навантаженням, як наприклад бульдозери, що працюють на крутих схилах. Приклади таких застосувань:
• Гусеничні екскаватори – особливо ті, що працюють у середніх ґрунтових умовах, де більше значення має спрямування гусениці ніж протидія боковим силам.
• Мініекскаватори та менші бульдозери – у менших машинах вага, розподілена на шасі, не настільки велика, що робить однобортові ролики достатньо міцними.
• Машини для перевезення щебеню або інші гусеничні пристрої – ці машини часто працюють у умовах, де потрібна легкість шасі та менші бокові навантаження.

РОЛИК ОПОРНИЙ ОДНОБОРТОВИЙ - UF134F0E

Обичайка ролика із глибокозагартованої сталі, спроектована для стійкості до вібрацій. Загартування 50 – 58 HRC. Вали і підшипники розроблені для зменшення тертя і зносу, а також забезпечення максимальної міцності. Маститься на весь період експлуатації для мінімального технічного обслуговування.

Сучасні однобортові ролики опорні все частіше використовують передові матеріали, такі як сплави з високою міцністю та сучасні захисні покриття. Серед інновацій варто виділити:

• Поверхневе загартування – цей процес підвищує міцність та зносостійкість, що особливо важливо в умовах інтенсивної експлуатації.
• Багатошарові ущільнення – сучасні системи ущільнень ефективніше захищають підшипники від забруднень та вологи, що сприяє подовженню терміну служби компонентів.

Однобортові ролики опорні є ключовим елементом багатьох гусеничних машин, особливо тих, що працюють у помірних ґрунтових умовах. Завдяки простішій конструкції та нижчим експлуатаційним витратам, їх часто обирають для машин, схильних до менших бокових навантажень. Втім, вибір відповідних роликів для машини повинен враховувати специфічні умови роботи, рівень навантаження та тип ґрунту для забезпечення максимальної продуктивності та довговічності шасі.
