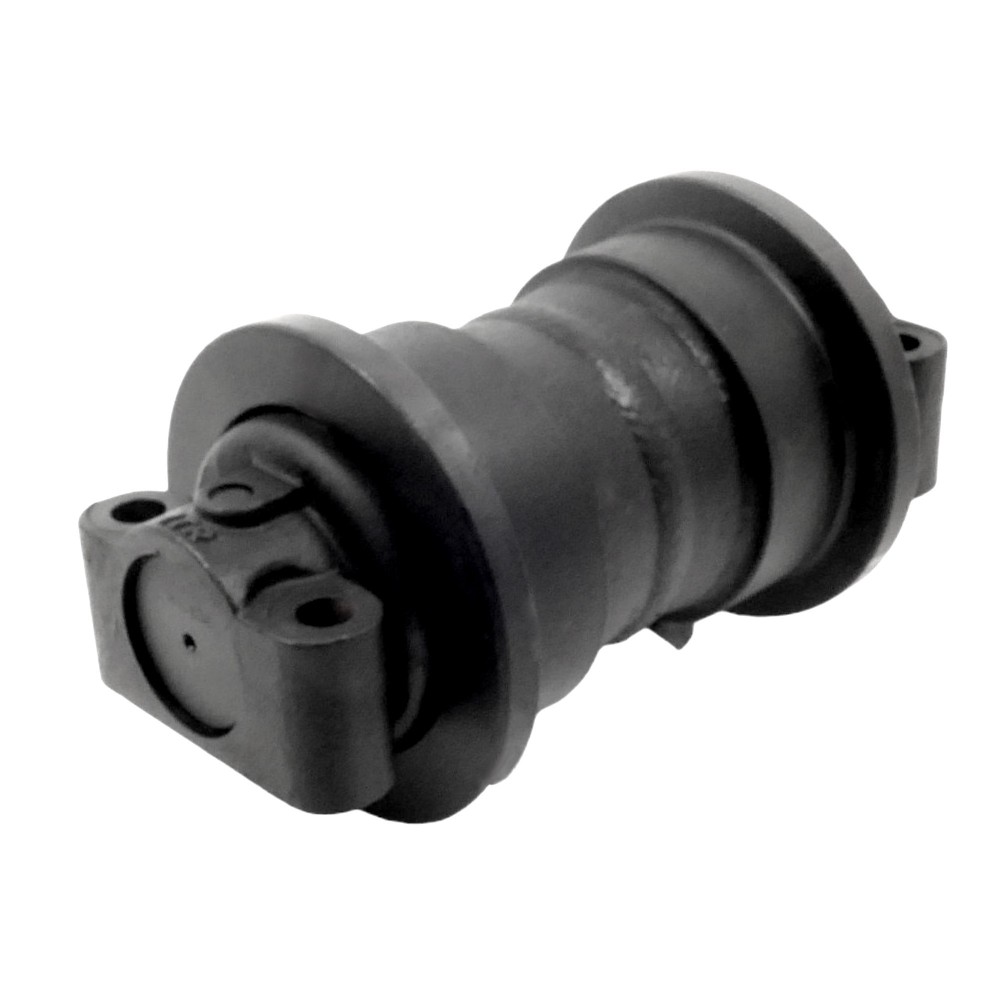

Ролик опорний HITACHI ZX180 однокромковий

Однобортові ролики (англ. single flange track rollers) є ключовими компонентами гусеничного шасі, широко застосовуваними у будівельній техніці, такій як гусеничні екскаватори, бульдозери та інші важкі машини, що рухаються по складній місцевості. Ці ролики виконують важливу функцію забезпечення плавного руху та рівномірного розподілу ваги машини на гусениці, що мінімізує знос компонентів та грунту, по якому рухається машина.

ОДНОБОРТОВИЙ РОЛИК – РОЗМІРИ

Внутрішня ширина між бортами ролика 172 мм

РОЛИК JEZDNA CATERPILLAR – ФУНКЦІЯ І КОНСТРУКЦІЯ

Однобортові ролики, на відміну від своїх двобортових аналогів, мають лише одну виступ (фланець), який направляє гусеницю у відповідній лінії руху. Цей фланець, розміщений з одного боку ролика, взаємодіє з внутрішньою поверхнею ланок гусениці, утримуючи їх у правильному положенні на робочому шляху. Відсутність другого фланця робить цей компонент зазвичай придатним для машин з меншим навантаженням або у специфічних умовах роботи, де бічне навантаження менше.

Ключові елементи конструкції однобортового ролика:

• Корпус ролика – виготовлений зі сталі з високою зносостійкістю. Він призначений для перенесення ваги машини та робочих сил.
• Фланець (виступ) – Один фланець, розташований з одного боку ролика, який утримує гусеницю на правильній трасі. Захищає гусениці від зсуву з ролика.
• Підшипникове вузло – внутрішня частина ролика містить підшипники, які забезпечують плавне обертання ролика під навантаженням. Підшипники змазані та часто запечатані, що мінімізує необхідність технічного обслуговування.
• Ущільнення – ролики оснащені спеціальними ущільненнями, що запобігають проникненню бруду, води та забруднень, що подовжує термін служби компонента.

• Однобортові ролики застосовуються переважно у гусеничних машинах середніх та менших розмірів, які не піддаються великим бічним силам, як, наприклад, бульдозери, що працюють на крутих схилах. Приклади таких застосувань:
• Гусеничні екскаватори – особливо ті, що працюють у середніх умовах місцевості, де важливішим є направлення гусениці, аніж протидія бічним силам.
• Мініекскаватори та менші бульдозери – у менших машинах вантаж, розподілений на гусеничне шасі, не є значним, тому однобортові ролики є достатньо міцними.
• Машини для транспортування щебеню чи інші гусеничні пристрої – ці машини часто працюють у умовах, де потрібна легкість шасі та менші бічні навантаження.

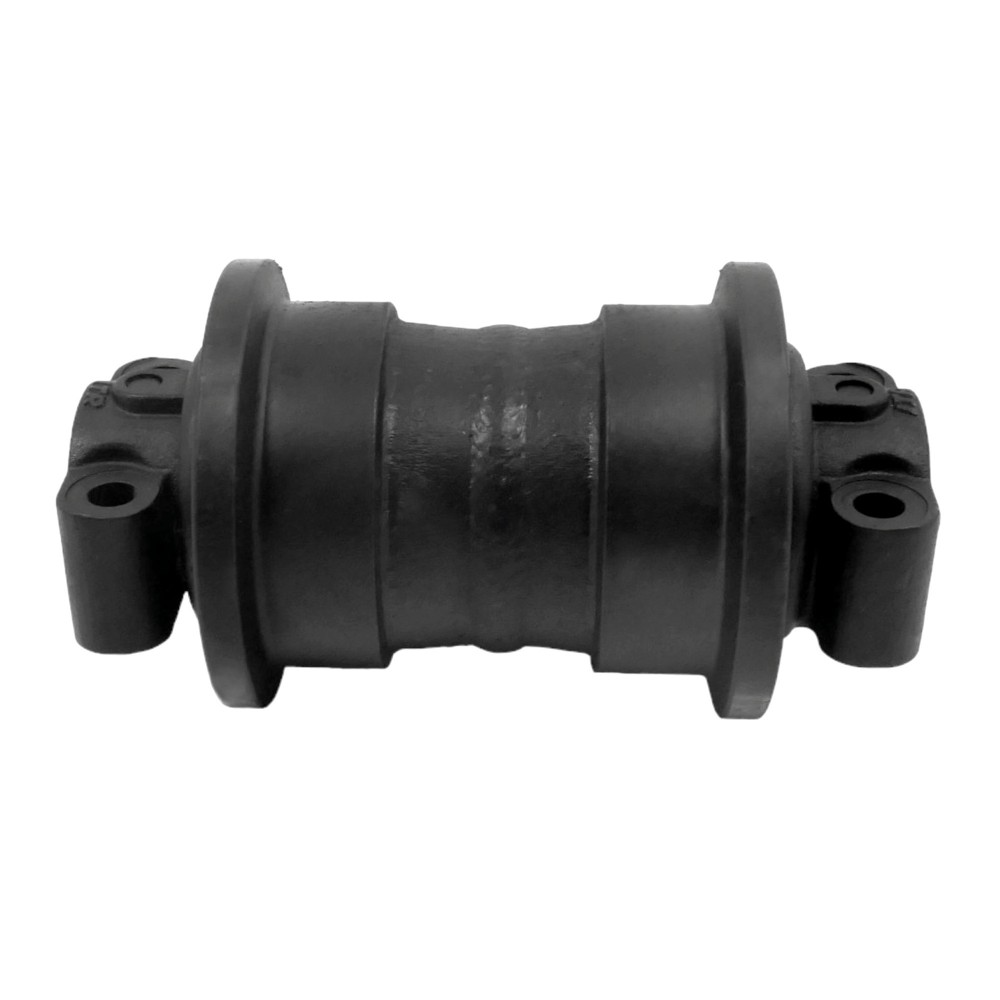

ОДНОБОРТОВИЙ РОЛИК UF172H1E

Обичайка ролика виконана зі загартованої сталі з глибокою термообробкою, спроектована для стійкості до вібрацій. Загартування 50 – 58 HRC. Вали та підшипники розроблені для зниження тертя та зносу та забезпечення максимальної міцності. Змащені на весь період експлуатації для мінімального обслуговування.

Сучасні однобортові ролики все частіше застосовують передові матеріали, такі як сплави з високою міцністю та сучасні захисні покриття. Серед інновацій можна виділити:

• Поверхневе загартування – процес, що підвищує міцність і стійкість до зносу, що є особливо важливим у умовах інтенсивної експлуатації.
• Багатошарові ущільнення – сучасні системи ущільнень ефективніше захищають підшипники від забруднень і вологи, що забезпечує довший термін служби компонентів.

Однобортові ролики є необхідним елементом багатьох гусеничних машин, особливо тих, що працюють у помірних умовах місцевості. Їх простіша конструкція та нижчі експлуатаційні витрати роблять їх популярним вибором для машин із меншими бічними навантаженнями. Обираючи відповідні ролики для машини, слід завжди враховувати специфічні умови роботи, навантаження та тип місцевості, щоб забезпечити оптимальну продуктивність і довговічність гусеничного шасі.
