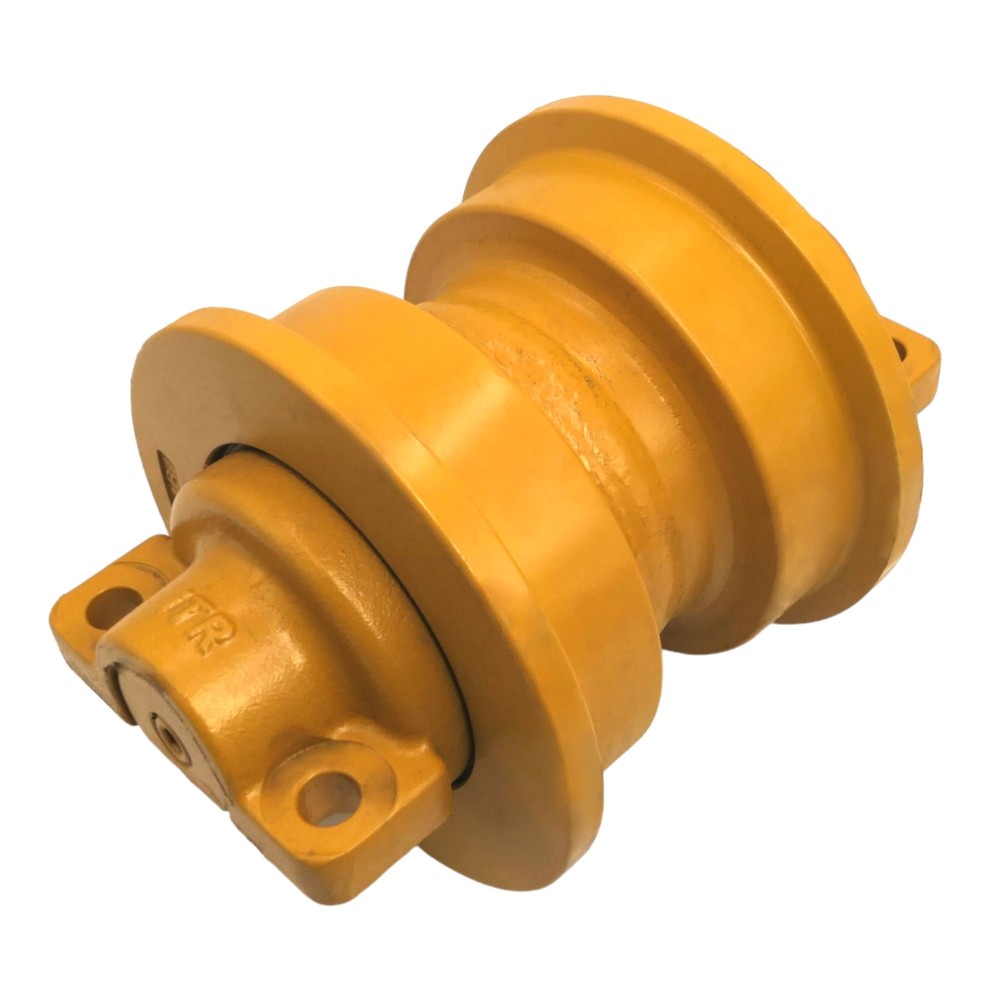

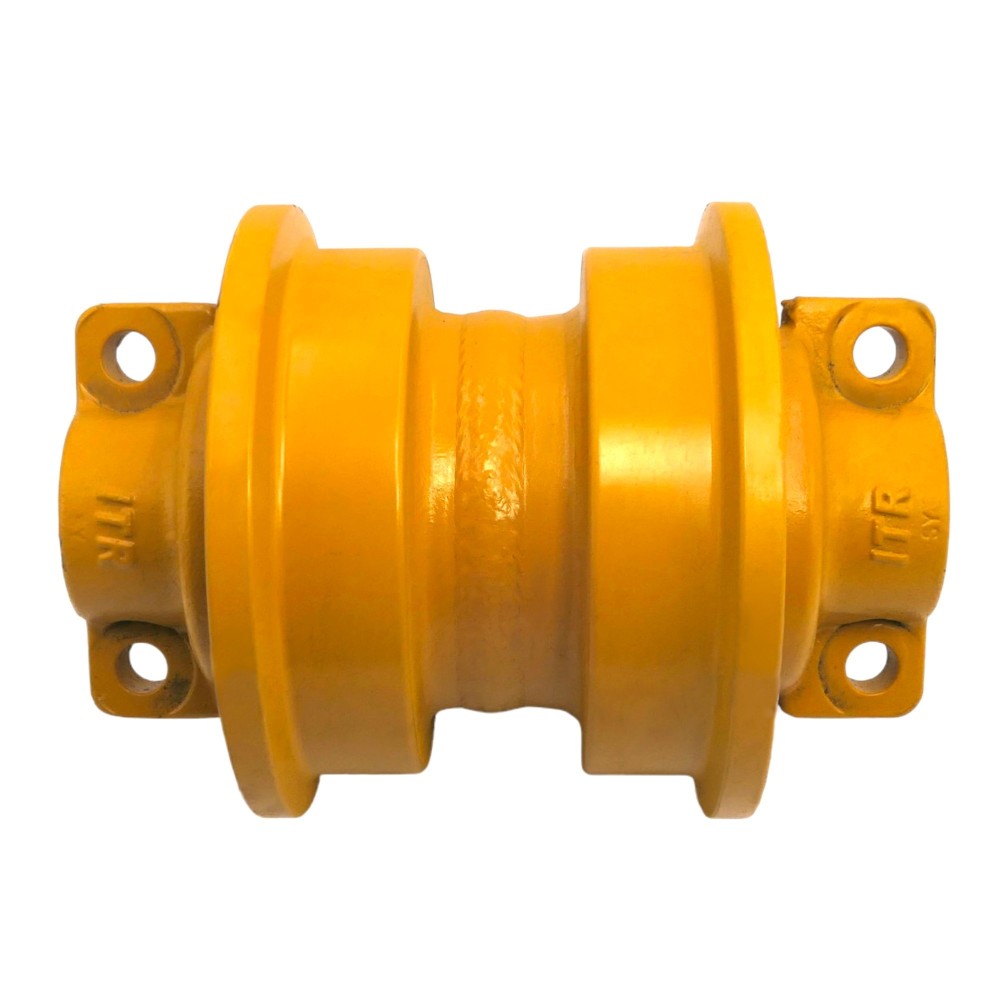

Ролик опорний KOMATSU D31 P однобортний

Однобортний підтримуючий ролик (англ. single flange track roller) є важливим елементом гусеничного шасі, широко застосовуваним у будівельній техніці, такій як гусеничні екскаватори, бульдозери та інші важкі машини, що працюють у складних польових умовах. Цей ролик відіграє ключову роль у забезпеченні плавності руху машини та рівномірному розподілі її ваги на гусениці, що сприяє зменшенню зносу компонентів і знижує вплив на ґрунт.

ОДНОБОРТНИЙ ПІДТРИМУЮЧИЙ РОЛИК - РОЗМІРИ

Внутрішня ширина між бортами ролика 123 мм

ПІДТРИМУЮЧИЙ РОЛИК CATERPILLAR - ФУНКЦІЯ І КОНСТРУКЦІЯ

Однобортний підтримуючий ролик, на відміну від двобортного варіанту, має лише одну бортову частину, яка направляє гусеницю в заданому напрямку. Борт розташований з одного боку ролика і взаємодіє з внутрішньою стороною ланок гусениці, утримуючи її на правильному тракті. Відсутність другого борту означає, що цей ролик зазвичай використовується в машинах із нижчим навантаженням або в умовах роботи з меншими бічними силами.

Ключові елементи конструкції однобортного ролика:

• Корпус ролика – виготовлений зі сталі з високою зносостійкістю. Призначений для передачі ваги машини та робочих сил.
• Борт (виступ) – один борт, розташований з одного боку ролика, який утримує гусеницю на правильному напрямку. Запобігає зісковзуванню гусениці з ролика.
• Підшипники – всередині ролика розташовані підшипники, що забезпечують плавне обертання ролика під навантаженням. Підшипники змащені і часто запечатані, що мінімізує потребу в обслуговуванні.
• Ущільнення – ролики обладнані спеціальними ущільнювачами, які запобігають проникненню бруду, води та забруднень, що подовжує термін служби комплектуючого.

• Однобортні ролики здебільшого застосовуються в гусеничних машинах середніх та малих розмірів, які не зазнають таких великих бічних навантажень, як, наприклад, бульдозери, що працюють на крутих схилах. Приклади таких застосувань:
• Гусеничні екскаватори – особливо ті, що працюють у середніх польових умовах, де пріоритетом є направлення гусениці, а не протидія бічним силам.
• Міні-екскаватори та менші бульдозери – у менших машинах вага, розподілена на шасі, не є високою, тому однобортні ролики є достатньо міцними.
• Машини для транспортування щебеню або інші гусеничні пристрої – ці машини часто працюють за умов, де важлива легкість підвіски шасі і менші бічні навантаження.

ОДНОБОРТНИЙ ПІДТРИМУЮЧИЙ РОЛИК - UF123K0T

Обичайка ролика виготовлена з глибоко загартованої сталі та спроектована для стійкості до вібрацій. Загартування 50 – 58 HRC. Вали та підшипники сконструйовані для зменшення тертя й зносу та забезпечення максимальної міцності. Змащені на весь термін експлуатації для мінімізації технічного обслуговування.

Сучасні однобортні підтримуючі ролики все частіше використовують передові матеріали, такі як високоякісні сплави та сучасні захисні покриття. Серед інновацій можна виділити:

• Поверхневе загартування – цей процес підвищує міцність і зносостійкість, що особливо важливо в умовах інтенсивної експлуатації.
• Багатошарові ущільнення – сучасні системи ущільнень ефективніше захищають підшипники від забруднень і вологи, що подовжує срок служби комплектуючих.

Однобортні підтримуючі ролики є ключовим елементом багатьох гусеничних машин, особливо тих, які експлуатуються в помірних польових умовах. Завдяки простішій конструкції та нижчим експлуатаційним витратам, вони часто обираються для машин, які піддаються меншим бічним навантаженням. Втім, вибір відповідних роликів для машини має враховувати специфіку умов роботи, рівень навантаження та тип ґрунту, щоб гарантувати максимальну продуктивність і довговічність шасі.
