Ролик опорний SCHAEFF HR25 однокромковий

Опорні ролики однобортові (англ. single flange track rollers) — ключові компоненти гусеничного шасі, широко застосовувані в будівельних машинах, таких як гусеничні екскаватори, бульдозери та інша важка техніка, що рухається по складному рельєфу. Ці ролики виконують важливу функцію забезпечення плавного руху та рівномірного розподілу ваги машини на гусениці, що мінімізує знос компонентів і поверхні, по якій рухається машина.

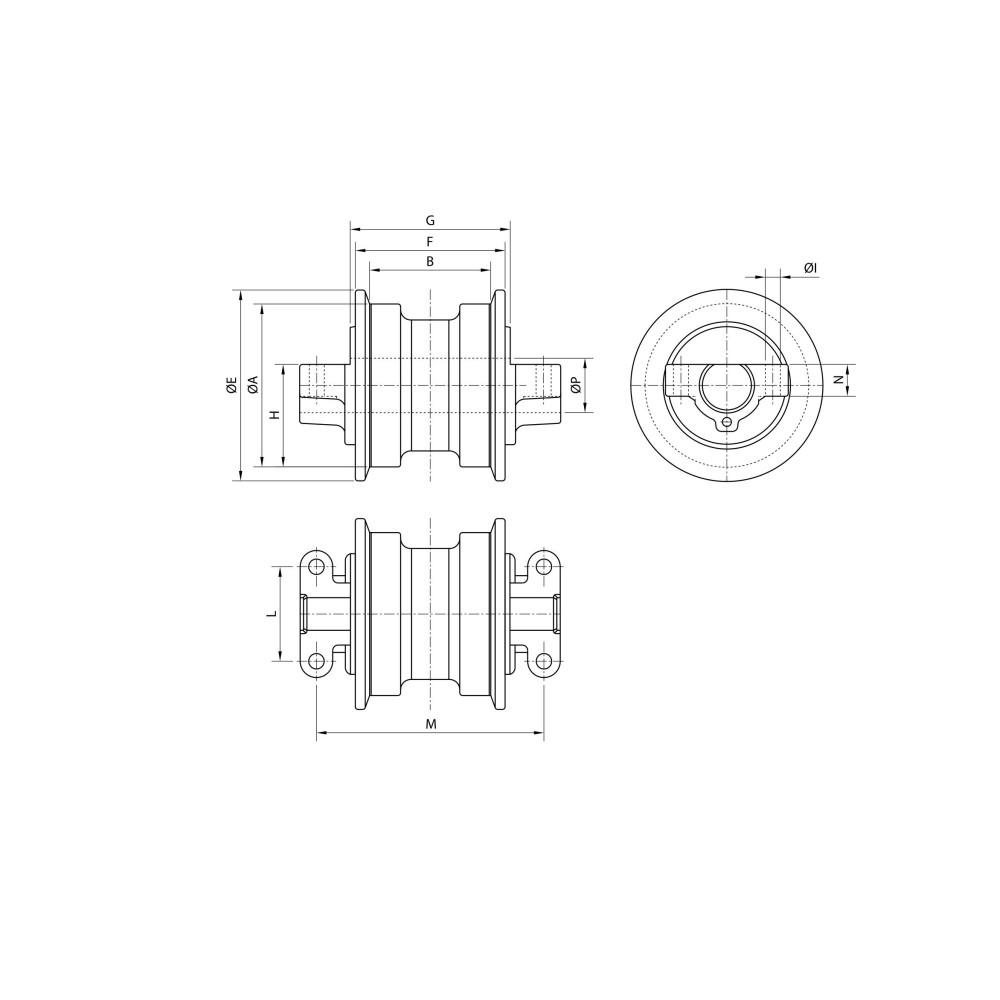

ОПОРНИЙ РОЛИК ОДНОБОРТОВИЙ - РОЗМІРИ

Внутрішня ширина між бортиками ролика 125 мм

ОПОРНИЙ РОЛИК CATERPILLAR - ФУНКЦІЯ ТА КОНСТРУКЦІЯ

Однобортові опорні ролики, на відміну від двобортових аналогів, мають лише одну буртик (фланець), який направляє гусеницю по потрібній лінії руху. Цей буртик, розташований з одного боку ролика, взаємодіє з внутрішньою поверхнею ланок гусениці, утримуючи їх у правильному положенні на робочій доріжці. Відсутність другого буртика на ролику робить цей компонент зазвичай застосовуваним у машинах з меншим навантаженням або в специфічних умовах експлуатації, де бічні навантаження є меншими.

Ключові елементи конструкції однобортового ролика:

• Корпус ролика – виготовлений зі сталі з високою зносостійкістю. Виконує функцію передачі маси машини та робочих сил.
• Буртик (випуск) – один буртик, розміщений з одного боку ролика, утримує гусеницю на правильній траєкторії. Захищає гусениці від зривання з ролика.
• Підшипникове вузло – внутрішня частина ролика містить підшипники, що забезпечують плавне обертання ролика під навантаженням. Підшипники змащені і часто герметизовані, що мінімізує потребу в обслуговуванні.
• Ущільнення – ролики оснащені спеціальними ущільненнями, які запобігають проникненню бруду, води та забруднень, що подовжує термін служби компонента.

• Однобортові ролики переважно застосовуються в гусеничних машинах середнього та малого розміру, які не піддаються таких значних бічних навантажень, як, наприклад, бульдозери, що працюють на стрімких схилах. Приклади таких застосувань:
• Гусеничні екскаватори – особливо ті, що працюють у середніх умовах місцевості, де важливішим є керування гусеницею, ніж протидія бічним силам.
• Мініекскаватори та менші бульдозери – у менших машинах вага, розподілена на шасі, не є великою, тому однобортові ролики є достатньо міцними.
• Машини для транспортування щебеню або інша гусенична техніка – ці машини часто працюють у умовах, де потрібна легкість шасі та менші бічні навантаження.

ОПОРНИЙ РОЛИК ОДНОБОРТОВИЙ - UF125E4E

Обичайка ролика зі сталевої загартованої глибокою загартованістю сталі, спроектована для стійкості до вібрацій. Загартування 50–58 HRC. Вали і підшипники розроблені для зменшення тертя та зносу і забезпечення максимальної міцності. Змащені на весь строк служби для мінімального обслуговування.

Сучасні однобортові ролики все частіше використовують передові матеріали, наприклад, сплави з високою міцністю та сучасні захисні покриття. Серед інновацій можна виділити:

• Поверхневе загартування – цей процес збільшує міцність та стійкість до зносу, що особливо важливо в умовах інтенсивної експлуатації.
• Шаруваті ущільнення – сучасні системи ущільнень ефективніше захищають підшипники від забруднень і вологи, що подовжує термін служби компонентів.

Однобортові опорні ролики є необхідним елементом багатьох гусеничних машин, особливо тих, що працюють у помірних умовах місцевості. Їх простіша конструкція та нижчі експлуатаційні витрати роблять їх популярним вибором для машин із меншими бічними навантаженнями. Проте вибір відповідних роликів для машини завжди повинен враховувати специфічні умови експлуатації, навантаження та тип рельєфу для забезпечення оптимальної продуктивності та довговічності гусеничного шасі.
