Однокраєчний каток (англ. single flange track roller) є важливим компонентом у системі гусеничного шасі, що використовується в будівельних машинах, таких як гусеничні екскаватори, бульдозери та інші важкі машини, які працюють на складних ділянках. Ці катки забезпечують плавний рух та рівномірний розподіл ваги машини на гусениці, що допомагає мінімізувати зношення частин та зменшує вплив на ґрунт, по якому рухається машина.
ОДНОКРАЄЧНИЙ КАТОК - РОЗМІРИ
Внутрішня ширина між фланцями катка становить 196 мм
КАТОК CATERPILLAR - ФУНКЦІЯ І КОНСТРУКЦІЯ
Однокраєчний каток відрізняється від свого двокраєчного аналога тим, що має лише один фланець, відповідальний за правильне ведення гусениці. Цей єдиний фланець розташований з одного боку катка і взаємодіє з внутрішньою поверхнею ланок гусениці, що дозволяє утримувати їх у правильному положенні. Відсутність другого фланця означає, що однокраєчний каток частіше використовується в машинах, що працюють під меншим навантаженням або в умовах, де бічні сили обмежені.
Ключові елементи конструкції однокраєчного катка:
- Корпус катка – Виготовлений з високостійкої до зношування сталі. Має на меті перенесення маси машини та робочих сил.
- Фланець (випуск) – Один фланець, розташований з одного боку катка, який утримує гусеницю на правильному шляху. Захищає гусениці від зсування з катка.
- Підшипники – Внутрішня частина катка містить підшипники, які дозволяють плавно обертатися катку під навантаженням. Підшипники змащуються і часто герметизуються, що мінімізує потребу в обслуговуванні.
- Ущільнення – Катки оснащені спеціальними ущільненнями, які запобігають потраплянню бруду, води та забруднень, що подовжує термін служби компонента.
- Однокраєчні катки знаходять застосування переважно в гусеничних машинах середніх і менших габаритів, які не підлягають таким високим бічним силам, як, наприклад, бульдозери, що працюють на крутих схилах. Приклади таких застосувань:
- Гусеничні екскаватори – Особливо ті, що працюють в середніх умовах, де важливіше ведення гусениці, ніж протидія бічним силам.
- Міні-екскаватори та менші бульдозери – У менших машинах вага, розподілена на шасі, не є такою великою, що робить однокраєчні катки достатньо міцними.
- Машини для транспортування щебеню або інші гусеничні пристрої – Ці машини часто рухаються в умовах, де потрібна легкість шасі та менші бічні навантаження.

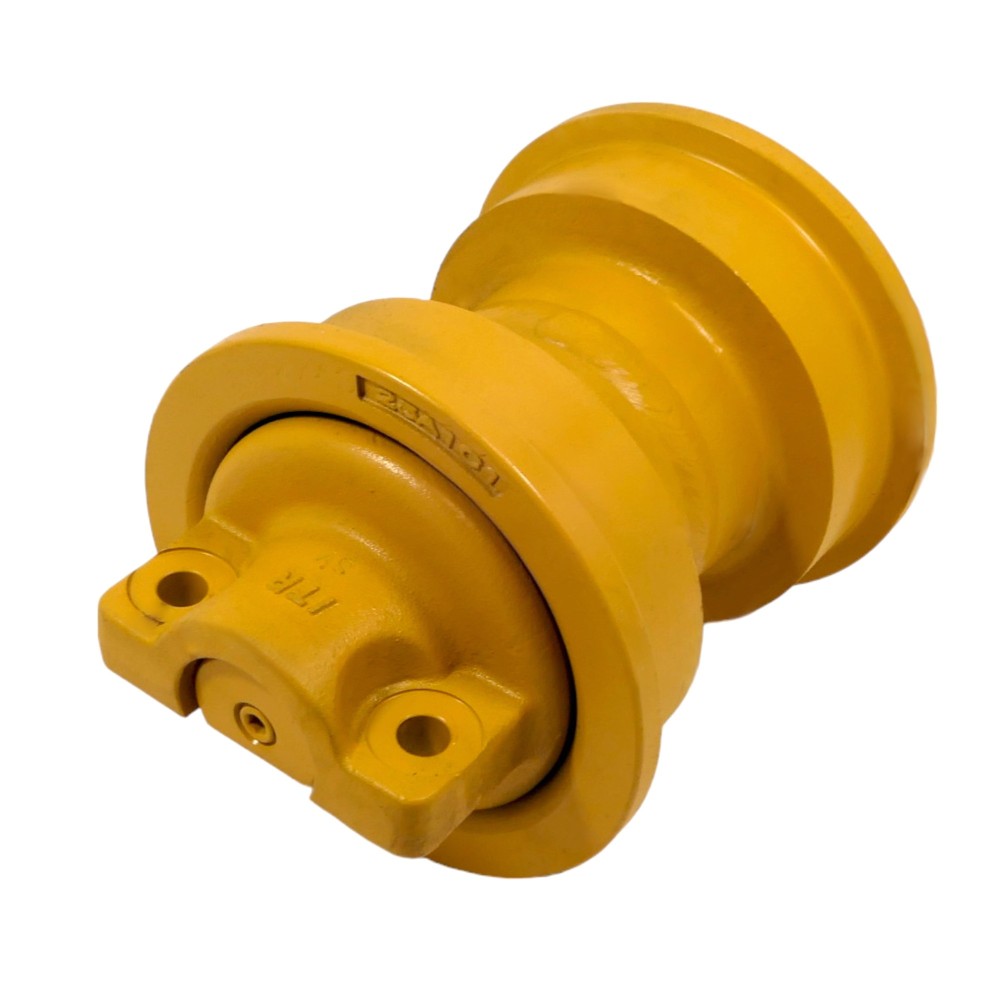

ОДНОКРАЄЧНИЙ КАТОК - UF196K0T
Оболонка катка виготовлена з глибоко загартованої сталі та спроектована так, щоб бути стійкою до вібрацій. Загартування 50 – 58 HRC. Вали та підшипники спроектовані так, щоб зменшити тертя та зношення, а також забезпечити максимальну міцність. Змащуються на весь період експлуатації для мінімального обслуговування.
Однокраєчні катки в наш час все частіше використовують сучасні матеріали, такі як сплави металів з високою міцністю та інноваційні захисні покриття. До найважливіших інновацій належать:
- Поверхневе загартування – Ця технологія значно підвищує стійкість до зношення та міцність, що особливо важливо під час роботи в складних умовах.
- Багатошарові ущільнення – Сучасні системи ущільнень пропонують кращий захист підшипників від забруднень та вологи, що подовжує термін служби катків.
Однокраєчні катки є ключовим компонентом багатьох машин, що рухаються на гусеницях, особливо тих, які працюють в помірних умовах. Завдяки своїй спрощеній конструкції та нижчим експлуатаційним витратам, вони є популярним вибором для машин з меншими бічними навантаженнями. Однак слід пам'ятати, що вибір відповідних катків повинен враховувати конкретні робочі умови, рівень навантаження та тип місцевості, щоб забезпечити оптимальну ефективність і довговічність системи шасі.
